프로그램이 사용자와 상호 작용을 하기 위해서는, 해당 프로그램을 이용하는 사람이 물체 혹은 대상을 선택할 수 있어야 하고, 그 선택한 항목을 기준으로
특정한 일을 수행하도록 하는 것이 필요할 것 같습니다.
일반적인 Application 이나 Web 프로그램 등에서는 Button Click, 글 Click 같은 행위를 기반으로 사용자 Action 을 구성하게 됩니다.
WebGL 프로그램에서도 사용자가 무엇인가를 선택한다면, 선택한 항목이 무엇인지 알 수 있어야 하고, 이를 통한 상호작용이 필요합니다. 물체를 선택하는 행위를 Picking 이라고 합니다.
문제는 우리가 화면에서 어떤 물체를 선택하기 위해 클릭하였을 때 확인할 수 있는 것은 Fragment 보간에 의해 구성된 특정 위치의 색상 이외는 알 수 있는 것이 없다는 점입니다.
어떤 항목을 선택하기 위해서 WebGL로 구성된 화면에서 마우스를 클릭하였다고 하면, 직접적으로 우리가 알 수 있는 내용은
선택한 pixel 의 색상값 만을 확인할 수 있을 뿐입니다. 물체가 처음 구성된 vertex 값은 -1, 1 사이의 object 공간에서, 우리가 볼 수 있는
world 공간 ( world matrix 로 대표됨 ) 으로 이동하고, 보는 위치에 따라( camera matrix, view matrix ) 재 조정된 후 NDC 라고 불리는
화면에 ( Projetion matrix ) 출력된 결과를 우리는 보게 됩니다. 이렇게 변환된 위치에서 우리는 단지 해당 위치의 색상값 만을 보게 되는데 어떻게 물체를 식별할 수 있을 까요?
가장 정확한 방법은 선택한 위치에서 z 방향으로 직선으로 진행하는 ray 를 쏘아 그 위치에 있는 물체를 가까운 순으로
확인하는 방법일 것입니다. 좋은 방법이지만, 물체는 object 공간에서 확인할 수 있기 때문에 ray 를 해당 공간으로 변환해서 삼각형 mesh 와의 충돌을 확인해야 합니다.
여러 물체가 ray 에 부딛칠 수 있기 때문에 부딛힌 위치를 저장한 후 가장 가까운 물체를 확인하여여 합니다. 조금 복잡한 과정을 통해서 확인이 가능하기 때문에 여력이
될 때 정리해 보겠습니다.
다른 방법중 하나는 그림자를 만들때 사용하였던 것 처럼 물체마다 고유한 아이디를 부여하고(수치값), 그 값을 색상으로 설정하여
그린 후 선택한 위치의 색상을 얻어와서 어떤 아이디를 가진 물체인지를 찾는 방법입니다. 아래의 사이트에서 설명하는 Object Picking 방식입니다.
일단은 이 방법으로 정리해 보고자 합니다.(아래는 해당 Site 의 URL 입니다.)
https://webgl2fundamentals.org/webgl/lessons/webgl-picking.html
이 방법을 중점적으로 정리해 보겠습니다.
해당방법으로구성한 예제 입니다
WebGL readPixels 함수
기본형식의 함수는 readPixels(x,y,width,height, format, type, pixels) 의 형식입니다. x, y 는 화면에서의 위치인데,
왼쪽 하단이 0,0 의 시작점입니다. web 에서 canvas 좌표는 왼쪽 상단이 0,0 이기 때문에 WebGL 에서의 좌표로 변환하기 위해서는
canvas 의 높이 - 현재 클릭한 Y Position 이 되어야 합니다.
width, height 는 단 하나의 pixel 정보만 필요하기 때문에 1, 1 로 설정합니다.
format 은 canvas 의 이미지 기본 포맷인 RGBA ( gl.RGBA ) 의 4개 데이터를 기준으로 구성하고, type 도 Uint8Array 포맷인, gl.UNSIGNED_BYTE 로
구성합니다. 데이타는 Uint8Array(4) 가 될 것 입니다. 아래는 구성한 소스 입니다.
function getCurrentPixels(gl, mouseX, mouseY) {
const posX = mouseX;
const posY = gl.canvas.height - mouseY;
const data = new Uint8Array(4);
gl.readPixels(posX, posY, 1, 1, gl.RGBA, gl.UNSIGNED_BYTE, data);
const id = data[0] + (data[1] << 8) + (data[2] << 16) + (data[3] << 24);
return id;
}
// GLItem Class 함수
setObjectColorIDInfos = ( uColorName, objectID ) => {
this.uColorIDName = uColorName;
this.objectColorID = objectID;
this.uColorIDValues = new Float32Array([
((this.objectColorID >> 0) & 0xFF) / 0xFF,
((this.objectColorID >> 8) & 0xFF) / 0xFF,
((this.objectColorID >> 16) & 0xFF) / 0xFF,
((this.objectColorID >> 24) & 0xFF) / 0xFF,
]);
const uniforms = (this.uniformMap.has(uColorName) ? this.uniformMap.get(uColorName) :
{uniformName : uColorName, data : this.uColorIDValues, dataType : 1, dataKind : 2, dataSize : 4, uLocation:undefined,transpose:false});
uniforms.data = this.uColorIDValues;
this.uniformMap.set(uColorName, uniforms);
};
((this.objectColorID » 0) & 0xFF) / 0xFF 의 의미는 주어진 수치를 bit shift 한후 bit and 255(11111111) 한 값을 255 으로 나눠주면 0.0 ~ 1.0 사이의 값이 나오도록 구성한 내용입니다.
위와 같은 방식으로 4개의 배열에 0.0 ~ 1.0 사이의 값을 할당하게 됩니다. 객체의 갯수는 2^32 개를 가져올 수 있으니, 아마도 모자라지는 않을 것 같습니다.
이렇게 설정된 값을 가져오는 부분은 역순의 bit 연산을 하게 됩니다.
const id = data[0] + (data[1] « 8) + (data[2] « 16) + (data[3] « 24); 의 의미는 0~255(11111111 이진수) 의 값을 위의 역순으로 shift 하여 원래 구성된 값을 가져오는 방법 입니다.
해당 위치에 선택한 아이디가 무엇인지 확인이 가능하게 됩니다.
참조한 사이트 입니다.
https://developer.mozilla.org/en-US/docs/Web/API/WebGLRenderingContext/readPixels
https://webglfundamentals.org/webgl/lessons/ko/webgl-readpixels.html
Page 에서 ObjectID 구성 및 MouseEvent
Object ID 구성
Page 에서 Object 를 식별하기 위해 간단히 Map 으로 구성된 자료형을 만들어 보관 합니다.
해당 자료형은 id, value 인데 id는 숫자이며, value 은 GLItem Class 입니다. 소스의 내용은 아래와 같습니다.
// 전역 선언부에 구성
const shapeObjects = new Map();
...
const gItem = new GLDataUtils.GLItem("itemID");
gItem.initResource( gl, program, attributeArray, uniformArray, indexInfos, textureInfos, "worldMatrix");
gItem.setLocalMatrix( TypedMatrixUtils.makeTranslateMatrix3D(2,2, -2));
gItem.setObjectColorIDInfos(uColorID, 1);
shapeObjects.set(1, gItem);
const gItem02 = new GLDataUtils.GLItem("itemID02");
gItem02.initResource( gl, program, attributeArray, uniformArray, indexInfos, textureInfos02, "worldMatrix");
gItem02.setLocalMatrix( TypedMatrixUtils.multiplyMatrix(TypedMatrixUtils.makeTranslateMatrix3D(0,0,-8), TypedMatrixUtils.makeScaleMatrix3D(2,2,2)));
gItem02.setObjectColorIDInfos(uColorID, 2);
shapeObjects.set(2, gItem02);
const planeIndexInfos = { data : new Uint32Array(pData.indices), indexSize : pData.indices.length , indexType : gl.UNSIGNED_INT, offset:0};
planeItem.initResource( gl, program, planeAttributeArray, uniformArray, planeIndexInfos, textureInfos03, "worldMatrix");
planeItem.setObjectColorIDInfos(uColorID, 3);
shapeObjects.set(3, planeItem);
3개의 물체를 1, 2, 3 의 아이디로 구성하였습니다.
Mouse Down Event 구성
mouse down 을 담을 수 있는 그릇과 Event 를 canvas 객체에 등록하였습니다. event 의 좌표값은 clientX,Y - offsetX,Y, - pageX,Y - screenX,Y 등 이 있고, scroll 등을 고려하여 구성할 때는 조금더 신경써서 구성해야 하지만, 지금은 정말 간단히 구성해 놓은 것입니다. 실제 서비스에서는 좌표를 정밀하게 조정하여야 합니다. 해상도를 포함해서요 …^^
const mouseEventObj = {
mouseX : -1,
mouseY : -1,
isMouseDown : false,
currentID : -1,
}
canvas.addEventListener("mousedown", function(e) {
mouseEventObj.mouseX = e.offsetX;
mouseEventObj.mouseY = e.offsetY;
mouseEventObj.isMouseDown = true;
}, false);
이제 데이터를 가져올 준비가 되었습니다. 다음은 WebGL 의 shader 를 활용해서 그리고 가져오는 부분입니다.
ID 값 프로그램 그리기
Shader 소스
앞서 그림자 그리기 위해 사용한 내용에서 조금 더 첨부하여 구성해 보겠습니다.
Vertex, Fragment Shader 가 필요합니다. 당연히 이 Shader에서 그리는 위치는 최종적인 위치와 동일하게 구성되어야 합니다.
// vertex shader
#version 300 es
uniform mat4 worldMatrix, viewMatrix, projectionMatrix;
layout(location = 0) in vec3 positions;
void main() {
gl_Position = projectionMatrix * viewMatrix * worldMatrix * vec4(positions, 1.0);
}
// fragment shader
#version 300 es
precision highp float;
uniform vec4 uColorID;
out vec4 fragColors;
void main() {
fragColors = uColorID;
}
vertex shader 에서 worldMatrix, viewMatrix, projectionMatrix 는 실제 그림을 그리는 것과 동일합니다. position 정보만 필요합니다.
주의깊게 확인할 부분은 fragment shader 의 uniform vec4 uColorID; 입니다. 물체마다 동일 색상을(동일아이디)를 구성합니다.
짐작하시겠지만, 물체에서 해당 내용을 pixels 정보로 가져온후 shift 연산을 통해 수치값을 가져오면 어떤 물체가 선택되었는지 확인이 가능하게 됩니다.
이 부분을 어떻게 rendering 하게 될까요 ?
Rendering 소스
function createRenderTexture(gl) {
const renderTexture = gl.createTexture();
gl.bindTexture(gl.TEXTURE_2D, renderTexture);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);
return renderTexture;
}
function createRenderbuffer(gl) {
const renderBuffer = gl.createRenderbuffer();
gl.bindRenderbuffer(gl.RENDERBUFFER, renderBuffer);
return renderBuffer;
}
function makeFramebufferAttachmentSizes(gl, renderTexture, renderBuffer, width, height) {
gl.bindTexture(gl.TEXTURE_2D, renderTexture);
const level = 0;
const border = 0;
gl.texImage2D(gl.TEXTURE_2D, level, gl.RGBA, width, height, border, gl.RGBA, gl.UNSIGNED_BYTE, null );
gl.bindRenderbuffer(gl.RENDERBUFFER, renderBuffer);
gl.renderbufferStorage(gl.RENDERBUFFER, gl.DEPTH_COMPONENT16, width, height);
}
function renderPickingFrameBuffer(gl,renderTexture, renderBuffer, width, height) {
const frameBuffer = gl.createFramebuffer();
gl.bindFramebuffer(gl.FRAMEBUFFER, frameBuffer);
gl.framebufferTexture2D(gl.FRAMEBUFFER, gl.COLOR_ATTACHMENT0, gl.TEXTURE_2D, renderTexture, 0);
gl.framebufferRenderbuffer(gl.FRAMEBUFFER, gl.DEPTH_ATTACHMENT, gl.RENDERBUFFER, renderBuffer);
return frameBuffer;
}
그리는 과정에서 최종적인 그림 이전에 rendering buffer를 활용하여 물체를 그리고 그 물체의 색상을 아이디의 vec4 형식으로 변환하여 그 값을 가져오게 하기 위한 부분입니다. 아래는 이를 활용하여 그리는 부분입니다.
const renderTexture = createRenderTexture(gl);
const renderBuffer = createRenderbuffer(gl);
makeFramebufferAttachmentSizes(gl, renderTexture, renderBuffer, gl.canvas.width, gl.canvas.height);
const pickingBuffer = renderPickingFrameBuffer(gl,renderTexture, renderBuffer, gl.canvas.width, gl.canvas.height);
// 생략 ......
gl.enable(gl.DEPTH_TEST); // Enable depth testing
gl.enable(gl.CULL_FACE);
if ( mouseEventObj.isMouseDown ) {
gl.bindFramebuffer(gl.FRAMEBUFFER, pickingBuffer);
gl.viewport(0, 0, gl.canvas.width, gl.canvas.height);
gl.clearColor(0, 0, 0, 0);
gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);
//renderPickingFrameBuffer(gl, renderTexture, renderBuffer, gl.canvas.width, gl.canvas.height);
pick.render(gl, false);
let selectedID = getCurrentPixels(gl, mouseEventObj.mouseX, mouseEventObj.mouseY);
for ( let key of shapeObjects.keys() ) {
shapeObjects.get(key).setDisplayType(3);
}
if ( shapeObjects.has(selectedID) ) {
shapeObjects.get(selectedID).setDisplayType(0);
}
mouseEventObj.isMouseDown = false;
pick.cleanAll(gl);
gl.bindFramebuffer(gl.FRAMEBUFFER, null);
}
gl.viewport(0, 0, gl.canvas.width, gl.canvas.height);
gl.clearColor(1, 0, 1, 1);
gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);
gl.activeTexture(gl.TEXTURE0);
gl.bindTexture(gl.TEXTURE_2D, depthTexture);
if ( curData == 0 ) {
curData = time;
} else {
delta = time - curData;
}
gp.render(gl, false);
gp.cleanAll(gl);
requestAnimationFrame(drawScene);
선언부에 renderBuffer, renderTexture, pickingBuffer 를 구성한 후, mouse down 이 되었을 때만 그립니다.
let selectedID = getCurrentPixels(gl, mouseEventObj.mouseX, mouseEventObj.mouseY); 에서 id 를 가져오고,
모든 객체를 display 상태가 texture 를 가진 내용으로 rendering 하도록 합니다. 선택한 내용은 texture 없는
원색이 되도록 합니다. shapeObjects.get(selectedID).setDisplayType(0);

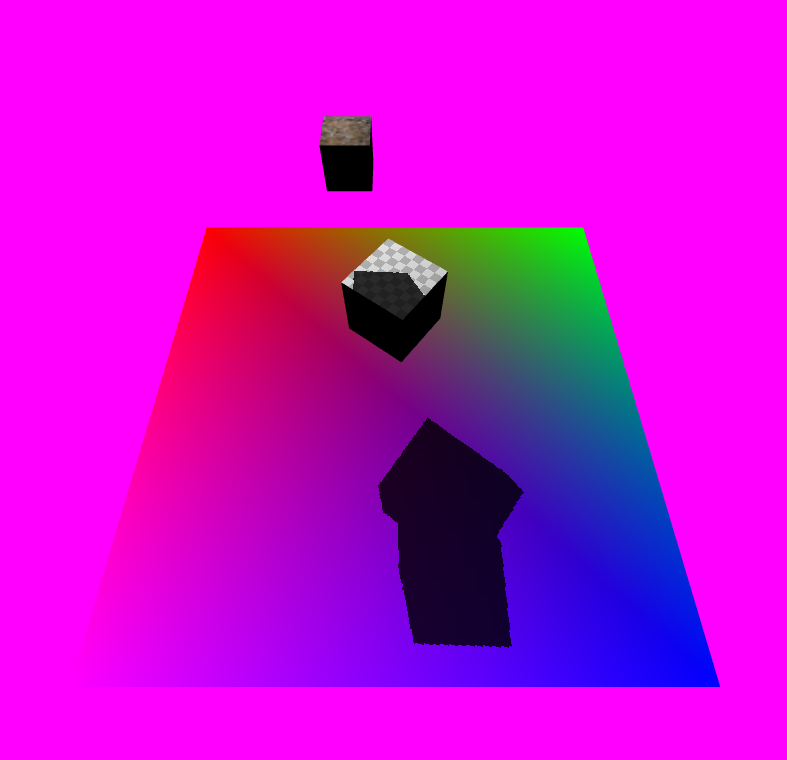

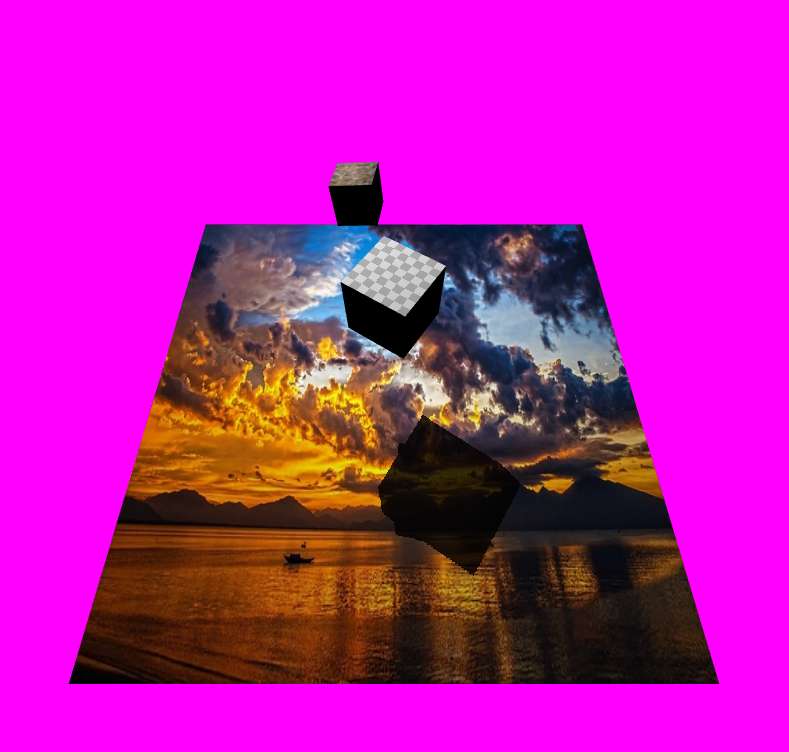

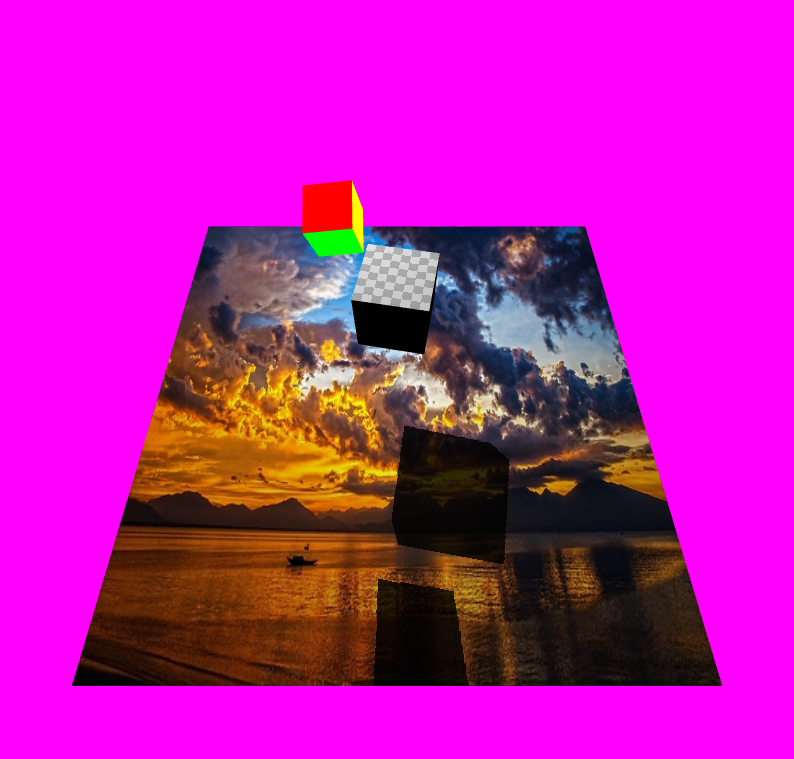

앞서 예제와 동일한데 선택 영역만 추가 되어 있습니다. 순서대로 원본, 물체1선택, 평면선택 입니다. 마우스가 클릭되어
아무것도 선택한 물체가 없으면 모두 초기화 됩니다.
