Canvas 만들고자 하는 Game 은?
HTML5 가 도입되면서, 정확히는 canvas 가 기술 표준으로 정해지면서, Web 에서 구성할 수 있는 Application 같은 프로그램을 만들 가능성이 많이 높아진것 같습니다.
하지만, 표(Table 같은 Grid) 와 이미지 정렬, Text 정보 등을 기반으로 하는 업무 시스템에서는 Canvas 와 같은 기술은
그렇게 많이 활용되지는 못하고 있는것 같습니다.
그나마, Chart 등에서 SVG 에서 Canvas 로 점차 기술적인 전환이 이뤄지고 있지만, 아직도 많은 시스템에서는 활용하고 있지 않은것도 사실입니다.
그렇지만 점차 Web 에서 이미지 처리, 간단한 게임등을 개발하고자 하는 필요성이 발생하고 있고, Chart 3D Rendering 이 필요한 곳에서는 Canvas WebGL 이 사용되기도 하는것 같습니다.
Canvas로 조금 재미있는 것을 찾아보다가, 도형 맞추기 게임을 벤치 마킹해서 Web 으로 간단한 Prototype Game을 만들어 볼까 합니다.
개인적으로 Game 이 익숙한 분야는 아니기 때문에, Sound 등 기타 내용은 모두 생략하고, 구현의 핵심만 Canvas로 만들어 보겠습니다.
코드가 길어 질 수 있어서 2개의 챕터로 구분해서 구현해 보도록 하겠습니다.
첫번째는 UI 구성이고, 다음은 Event 처리및 Game Logic 입니다.
편의상 나눈 것이고, 아마도 정리해서 글을 쓰다 보면 중복되지 않을까 합니다. ^^
다음주소 에서 확인해 보실 수 있습니다.
Canvas Layer 구성
Layer 란 ?
1. Canvas 데이터 구조
화면에 항상 보여야 하는 부분이 있고, 사용자의 Action 을 받아들이고 변경해야 하는 영역이 있을 수 있습니다.
더 복잡한 Game 에서는 이런 Layer 를 잘게 구분해서 필요한 영역만 갱신하는 구조면 아무래도 성능면에서 이점이 있을 것 같습니다.
지금 만들고자 하는 Game은 그리 복잡한 내용이 아니기 때문에 두개의 Canvas Layer 를 구성해서 구현해 보려고 합니다.
그때 그때 참조하여야 하기 때문에 json 구조의 자료구조를 활요합니다. class 나 function 구조로 구성해도 괜찮을 것 같지만,
핵심 구현 로직에만 집중하도록 하겠습니다.
여기서는 아래와 같은 자료 구조를 만들어 사용하도록 하겠습니다.
baseCanvas, activeCanvas 의 두개 Layer 로 구성할 예정 입니다.
const canvasInfos = {
baseCanvas : {
canvas : null,
ctx : null,
},
activeCanvas : {
canvas : null,
ctx : null,
},
fullWidth : -1,
fullHeight : -1,
cellSize : 30,
columnSize : 12,
rowSize : 12,
startX : -1,
startY : -1,
strokeStyles : ['#AFAFAF', '#AFAFAF'],
fillStyles : ['#EFEFEF','#FEFEFE'],
markStartX : -1,
markStartY : -1,
points : 0,
};
2. 어떻게 구성할까요?
처음 화면이 로딩하는 시점에 두개의 canvas 생성합니다.
canvas 는 default 가 투명하기 때문에 같은 위치에 포개어 겹쳐 놓습니다.(z index 를 명시적으로 사용할 수도 있고, 동일 객체에 포개는 순서에 의해 Active canvas 를 구분할 수 도 있습니다. )
위에 놓인 객체만 Event 를 받아 들이기 때문에 아래에 있는 canvas 는 필요할 때 배경을 그리는 용도로 사용할 수 있습니다.
조금 복잡한 시스템이라면, Event Handling 을 위한 전용 Layer 도 생각해 볼 수 있지만, 현재 구현하고자 하는 시스템에서는
이 정도로 구성하여도 크게 문제가 되지 않을것 같습니다.
앞에 구성된 자료 구조에 로딩한 시점에 생성한 객체를 할당 합니다.
function initBaseSizeUI() {
var gap = 10;
var w = window.innerWidth;
var h = window.innerHeight;
var outerDiv = document.getElementById("outerDiv");
if ( !outerDiv ) {
outerDiv = document.createElement("div");
outerDiv.setAttribute("id","outerDiv");
}
outerDiv.style.width = (w-gap*2)+"px";
outerDiv.style.height = (h-gap*2)+"px";
outerDiv.style.margin = "0px";
outerDiv.style.padding = "0px";
outerDiv.style.border = gap + "px solid black";
document.body.appendChild(outerDiv);
var layerDiv = document.getElementById("myDiv");
if ( !layerDiv ) {
layerDiv = document.createElement("div");
layerDiv.setAttribute("id","myDiv");
}
layerDiv.style.width = (w-gap*2)+"px";
layerDiv.style.height = (h-gap*2)+"px";
layerDiv.style.margin = "0px";
layerDiv.style.padding = "0px";
layerDiv.style.border = "0px solid black";
layerDiv.style.position = "relative";
outerDiv.appendChild(layerDiv);
window.addEventListener("resize", initBaseSizeUI);
var cw = layerDiv.clientWidth;
var ch = layerDiv.clientHeight;
var baseCanvas = document.getElementById("baseCanvas");
if ( !baseCanvas ) {
baseCanvas = document.createElement("canvas");
baseCanvas.setAttribute("id", "baseCanvas");
var baseContext = baseCanvas.getContext("2d");
canvasInfos.baseCanvas.canvas = baseCanvas;
canvasInfos.baseCanvas.ctx = baseContext;
layerDiv.appendChild(baseCanvas);
}
var activeCanvas = document.getElementById("activeCanvas");
if ( !activeCanvas ) {
activeCanvas = document.createElement("canvas");
activeCanvas.setAttribute("id","activeCanvas");
activeCanvas.style.position = "absolute";
activeCanvas.style.left = "0";
activeCanvas.style.top = "0";
var activeContext = activeCanvas.getContext("2d");
canvasInfos.activeCanvas.canvas = activeCanvas;
canvasInfos.activeCanvas.ctx = activeContext;
layerDiv.appendChild(activeCanvas);
}
baseCanvas.style.width = cw+"px";
baseCanvas.style.height = ch+"px";
baseCanvas.width = cw;
baseCanvas.height = ch;
activeCanvas.style.width = cw+"px";
activeCanvas.style.height = ch+"px";
activeCanvas.width = cw;
activeCanvas.height = ch;
canvasInfos.fullWidth = cw;
canvasInfos.fullHeight = ch;
canvasInfos.startX = Math.floor((cw-(canvasInfos.cellSize*canvasInfos.columnSize))/2);
canvasInfos.startY = Math.floor((ch-(canvasInfos.cellSize*canvasInfos.rowSize))/2);
var baseH = canvasInfos.startY + canvasInfos.cellSize*canvasInfos.rowSize;
baseH += Math.floor((ch - baseH - canvasInfos.cellSize*5)/2);
canvasInfos.markStartX = Math.floor((cw-(canvasInfos.cellSize*5*4+30))/2);
canvasInfos.markStartY = baseH;
drawBaseCanvasUI();
makeCanvasInfoValues();
return layerDiv;
}
위 소스는 전체 사이즈를 알아와서, Border 의 크기만큼 축소된 Div 를 만들고, 그 안에 다시 div layer 를 구성해서, 2개이 canvas 객체를 만들어서 포개는 방식으로 진행한 것을 확인할 수 있습니다.
dhtml 에 관한 부분은 기회가 될 때 정리해 보도록 하겠습니다.
Canvas 에서 격자를 출력할 위치를 표현할 cell 크기와 갯수를 기준으로 표현할 위치를 구성 합니다 .
canvasInfos.startX = Math.floor((cw-(canvasInfos.cellSize*canvasInfos.columnSize))/2);
canvasInfos.startY = Math.floor((ch-(canvasInfos.cellSize*canvasInfos.rowSize))/2);
사용자가 선택할 항목과 그 이벤트를 감지하기 위한 위치를 구성합니다.
var baseH = canvasInfos.startY + canvasInfos.cellSize*canvasInfos.rowSize;
baseH += Math.floor((ch - baseH - canvasInfos.cellSize*5)/2);
canvasInfos.markStartX = Math.floor((cw-(canvasInfos.cellSize*5*4+30))/2);
canvasInfos.markStartY = baseH;
도형 Cell UI 구성
전체적으로 기본 구조와 Canvas 객체를 만들어 적재하였다면, 이제 구체적으로 도형을 그리는 작업을 진행합니다.
도형을 그리는 방법은 구성에 따라 천차만별이지만, 이 소스에서는 격자(Matrix)를 구성하고, 그 격자에 true, false 값을 주어
true 일때 cell 을 칠하고 그렇지 않을 때 그리지 않는 방법으로 구성하였습니다.

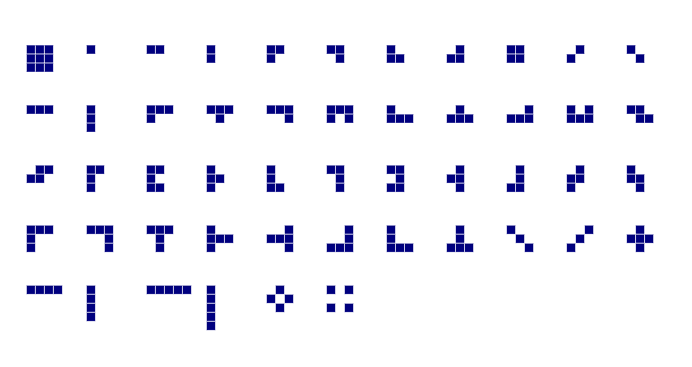

사용할 수 있는 도형 종류는 만들기 나름이지만, 50개 정도 입니다.
도형을 구성하는 항목을 구성하는 소스 입니다.
배열에서 true, false 로 출력 여부를 확인합니다.
첫번째 항목을 보면, [true, true, true], [true, true, true], [true, true, true] 로 첫번째 모든게 그려진 도형 입니다.
function getShapeTypeArray(typeNum) {
var shapeArray = null;
switch(typeNum) {
case 1 :
shapeArray = [
[true,true,true],
[true,true,true],
[true,true,true]
];
break;
case 2 :
shapeArray = [[true]];
break;
case 3:
shapeArray = [
[true,true]
];
break;
case 4 :
shapeArray = [
[true],
[true]
];
break;
case 5:
shapeArray = [
[true,true],
[true,false],
];
break;
case 6 :
shapeArray = [
[true,true],
[false,true],
];
break;
case 7:
shapeArray = [
[true,false],
[true,true],
];
break;
case 8 :
shapeArray = [
[false,true],
[true,true],
];
break;
case 9:
shapeArray = [
[true,true],
[true,true],
];
break;
case 10 :
shapeArray = [
[false,true],
[true,false],
];
break;
case 11 :
shapeArray = [
[true,false],
[false,true],
];
break;
case 12 :
shapeArray = [
[true,true,true],
];
break;
case 13 :
shapeArray = [
[true],
[true],
[true]
];
break;
case 14:
shapeArray = [
[true,true,true],
[true,false,false],
];
break;
case 15 :
shapeArray = [
[true,true,true],
[false,true,false],
];
break;
case 16 :
shapeArray = [
[true,true,true],
[false,false,true],
];
break;
case 17 :
shapeArray = [
[true,true,true],
[true,false,true],
];
break;
case 18:
shapeArray = [
[true,false,false],
[true,true,true],
];
break;
case 19:
shapeArray = [
[false,true,false],
[true,true,true],
];
break;
case 20:
shapeArray = [
[false,false,true],
[true,true,true],
];
break;
case 21 :
shapeArray = [
[true,false,true],
[true,true,true],
];
break;
case 22 :
shapeArray = [
[true,true,false],
[false,true,true],
];
break;
case 23 :
shapeArray = [
[false,true,true],
[true,true,false],
];
break;
case 24:
shapeArray = [
[true,true],
[true,false],
[true,false]
];
break;
case 25:
shapeArray = [
[true,true],
[true,false],
[true,true]
];
break;
case 26 :
shapeArray = [
[true,false],
[true,true],
[true,false]
];
break;
case 27 :
shapeArray = [
[true,false],
[true,false],
[true,true]
];
break;
case 28:
shapeArray = [
[true,true],
[false,true],
[false,true]
];
break;
case 29:
shapeArray = [
[true,true],
[false,true],
[true,true]
];
break;
case 30:
shapeArray = [
[false,true],
[true,true],
[false,true]
];
break;
case 31 :
shapeArray = [
[false,true],
[false,true],
[true,true]
];
break;
case 32 :
shapeArray = [
[false,true],
[true,true],
[true,false]
];
break;
case 33 :
shapeArray = [
[true,false],
[true,true],
[false,true]
];
break;
case 34 :
shapeArray = [
[true,true,true],
[true,false,false],
[true,false,false]
];
break;
case 35 :
shapeArray = [
[true,true,true],
[false,false,true],
[false,false,true]
];
break;
case 36 :
shapeArray = [
[true,true,true],
[false,true,false],
[false,true,false]
];
break;
case 37 :
shapeArray = [
[true,false,false],
[true,true,true],
[true,false,false]
];
break;
case 38 :
shapeArray = [
[false,false,true],
[true,true,true],
[false,false,true]
];
break;
case 39 :
shapeArray = [
[false,false,true],
[false,false,true],
[true,true,true]
];
break;
case 40 :
shapeArray = [
[true,false,false],
[true,false,false],
[true,true,true]
];
break;
case 41 :
shapeArray = [
[false,true,false],
[false,true,false],
[true,true,true]
];
break;
case 42 :
shapeArray = [
[true,false,false],
[false,true,false],
[false,false,true]
];
break;
case 43 :
shapeArray = [
[false,false,true],
[false,true,false],
[true,false,false]
];
break;
case 44 :
shapeArray = [
[false,true,false],
[true,true,true],
[false,true,false]
];
break;
case 45 :
shapeArray = [
[true,true,true,true],
];
break;
case 46 :
shapeArray = [
[true],[true],[true],[true],
];
break;
case 47 :
shapeArray = [
[true,true,true,true,true],
];
break;
case 48 :
shapeArray = [
[true],[true],[true],[true],[true],
];
break;
case 49 :
shapeArray = [
[false,true,false],
[true,false,true],
[false,true,false]
];
break;
case 50 :
shapeArray = [
[true,false,true],
[false,false,false],
[true,false,true]
];
break;
default :
shapeArray = [
[true,true,true],
[true,true,true],
[true,true,true]
];
break;
}
return shapeArray;
}
도형을 그리는 함수 입니다.
위의 도형을 그리는 함수 입니다.
예상하셨겠지만, canvas 에서 cell 크기 만큼 그려 주고 있습니다.
function drawCell(ctx, x, y, w, h) {
ctx.beginPath();
ctx.fillRect(x,y,w,h);
ctx.strokeRect(x,y,w,h);
ctx.closePath();
}
function drawCells(ctx,x,y,size,disArray,strokeStyle,fillStyle,lineWidth) {
ctx.save();
if ( strokeStyle ) {
ctx.strokeStyle = strokeStyle;
}
if ( fillStyle ) {
ctx.fillStyle = fillStyle;
}
if ( !lineWidth ) {
lineWidth = 0.2;
}
if ( disArray ) {
for ( let i = 0, r = disArray.length; i < r; i++ ) {
for ( let j = 0, c = disArray[i].length; j < c; j++ ) {
if ( disArray[i][j] ) {
drawCell(ctx,x+size*j,y+size*i, size,size);
}
}
}
}
ctx.restore();
}
Game UI 구성.
이제 UI 는 게임판과, 사용자가 선택할 도형을 random 하게 나오도록 구성하면
UI 에서 할 수 있는 것은 대략 완성된 상태가 될 것입니다.
물론 점수판등 정말 Game으로 구성하기 위해 필요한 부분은 훨씬 더 많지만, 이번 모듈에서는
다루지 않을 주제 이기 때문에 이정도로 UI 구성은 완료할 예정 입니다.

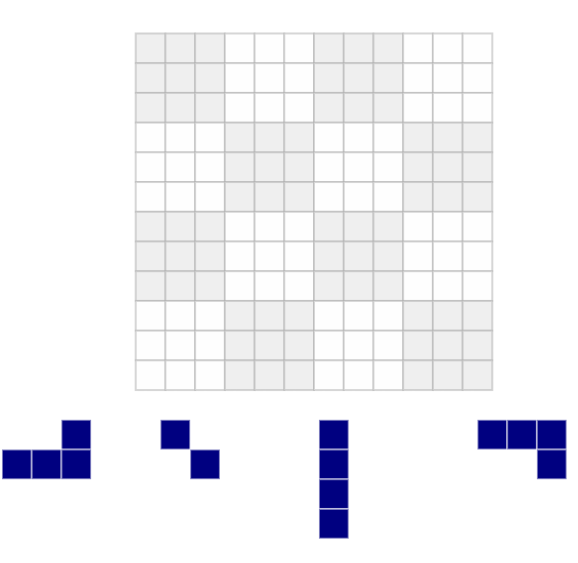

Game 판 구성
Game 에서 사용자가 Drag 해서 도형을 맞출 판을 구성합니다.
사용자의 Event 가 진행중일 때 이미 그려진 상태를 유지 할 것이기 때문에 밑에 배경처럼 보이도록 baseCanvas 에서 그림을 그려줍니다.
function drawBaseCanvasUI() {
var canvas = canvasInfos.baseCanvas.canvas;
var ctx = canvasInfos.baseCanvas.ctx;
var sx = canvasInfos.startX;
var sy = canvasInfos.startY;
var size = canvasInfos.cellSize;
var cols = canvasInfos.columnSize;
var rows = canvasInfos.rowSize;
let idx = 0;
ctx.clearRect(0,0,canvas.width, canvas.height);
ctx.save();
let remakeFlag = true;
if ( gameMatrixInfos.isCompleted ) {
remakeFlag = false;
}
for( let i = 0; i < rows; i++ ) {
if ( !gameMatrixInfos.isCompleted ) {
gameMatrixInfos.data.push([]);
}
if ( i % 3 == 0 ) {
idx = (idx == 0 ? 1 : 0);
}
for ( let j = 0; j < cols; j++ ) {
if ( j % 3 == 0 ) {
idx = (idx == 0 ? 1 : 0);
let strokeStyle = canvasInfos.strokeStyles[idx];
let fillStyle = canvasInfos.fillStyles[idx];
ctx.strokeStyle = strokeStyle;
ctx.fillStyle = fillStyle;
}
let px = sx+j*size;
let py = sy+i*size;
if ( gameMatrixInfos.isCompleted ) {
gameMatrixInfos.data[i][j].x = px;
gameMatrixInfos.data[i][j].y = py;
if ( gameMatrixInfos.data[i][j].isOver ) {
ctx.save();
ctx.strokeStyle = gameMatrixInfos.strokeStyles[2];
ctx.fillStyle = gameMatrixInfos.fillStyles[2];
drawCell(ctx,px,py,size,size);
ctx.restore();
} else if ( gameMatrixInfos.data[i][j].isFilled ) {
ctx.save();
ctx.strokeStyle = gameMatrixInfos.strokeStyles[1];
ctx.fillStyle = gameMatrixInfos.fillStyles[1];
drawCell(ctx,px,py,size,size);
ctx.restore();
} else {
drawCell(ctx,px,py,size,size);
}
} else {
gameMatrixInfos.data[i].push(gameMatrixInfos.makeCellPosition(px,py,size,size,false,false));
drawCell(ctx,px,py,size,size);
}
}
}
gameMatrixInfos.isCompleted = true;
ctx.restore();
}
위 소스를 보면 gameMatrixInfos 가 사용되고 있습니다.
초기화 하면서 빈 값을 입력하고 있습니다. 나중에 사용자가 drag & drop 으로 데이터를 채워 넣으면 넣은데로 그려줄 예정 입니다.
그리는 함수는 그리는 역활만 충실히 수행합니다.
const gameMatrixInfos = {
data : [],
makeCellPosition : function(x,y,w,h,fill,over) {
return {
x : x,
y : y,
w : w,
h : h,
isFilled : fill,
isOver : over,
}
},
isCompleted : false,
strokeStyles : ['#FEFEFE', '#FEFEFE', '#FF00FF'],
fillStyles : ['#777777','#000080','#77FE77'],
}
사용자가 선택할 도형 Random 구성
시스템은 사용자가 도형을 선택 할 수 있도록 random 하게 그려 줘야 합니다.
그 역활을 구성하는 UI 입니다.
function makeCanvasInfoValues() {
var canvas = canvasInfos.activeCanvas.canvas;
var ctx = canvasInfos.activeCanvas.ctx;
ctx.clearRect(0,0,canvas.width, canvas.height);
ctx.save();
gameSelectedInfos.data.length = 0;
for ( let i = 0; i < 4; i++ ) {
let type = Math.round(Math.random()*49)+2;
let x = 160*i+canvasInfos.markStartX;
let y = canvasInfos.markStartY;
let size = canvasInfos.cellSize;
let typeArray = getShapeTypeArray(type);
gameSelectedInfos.data.push ( gameSelectedInfos.makeCellPosition(x,y,size,size,type,typeArray, false,false) );
}
var strokeStyle = "white";
var fillStyle = "#000080";
for ( let i = 0; i < gameSelectedInfos.data.length; i++ ) {
drawCells(ctx,gameSelectedInfos.data[i].x,gameSelectedInfos.data[i].y, gameSelectedInfos.data[i].w, gameSelectedInfos.data[i].typeArray, strokeStyle, fillStyle);
}
ctx.restore();
}
사용자 Event 를 받아 들여야 하기 때문에 activeCanvas 인 위에 있는 canvas 에 그림을 그려 줍니다.
무엇을 선택하였는지 확인하여야 하기 때문에 gameSelectedInfos 자료형을 사용하고 있습니다.
const gameSelectedInfos = {
data : [],
makeCellPosition : function(x,y,w,h,type,typeArray, moved,matched) {
return {
x : x,
y : y,
w : w,
h : h,
type : type,
typeArray : typeArray,
movedX : -1,
movedY : -1,
moved : moved,
matched : matched,
selected : false,
moveStartX : -1,
moveStartY : -1,
isUsed : false,
}
},
isCompleted : function() {
},
whichSelected : function(cx,cy) {
let len = this.data.length;
if (!len ) {
return -1;
}
for ( let i = 0; i < len; i++ ) {
if ( this.data[i].isUsed ) {
continue;
}
let tArray = this.data[i].typeArray;
let tx = this.data[i].x;
let ty = this.data[i].y;
let tSize = this.data[i].w;
if ( cx < tx || ty > cy ) {
continue;
}
for ( let t = 0; t < tArray.length; t++ ) {
for ( let u = 0; u < tArray[t].length; u++ ) {
if ( tArray[t][u] ) {
if ( tx+tSize*u <= cx && tx+tSize*u+tSize >= cx
&& ty+tSize*t <= cy && ty+tSize*(t+1) >= cy ) {
this.data[i].selected = true;
this.data[i].moveStartX = cx;
this.data[i].moveStartY = cy;
return i;
}
}
}
}
}
return -1;
}
}
const mouseEventInfos = {
which : -1,
startX : -1,
startY : -1,
mouseDown : false,
}
mouse event 에서 선택한 위치와 항목 등을 알 수 있도록 자료형도 함께 만들어 보았습니다.
이제 대략적인 UI 가 구성되었으니, 다음은 사용자의 도형선택, 이동, 그리고 drag&drop 으로 매칭되는 구조를 구성해 보도록 하겠습니다.
다음글에서 정리할 예정 입니다.
